鋼筋的分類(lèi)、驗收與存放

建筑工程學(xué)社

鋼筋是指鋼筋混凝土用和預應力鋼筋混凝土用鋼材，其橫截面為圓形，有時(shí)為帶有圓角的方形。

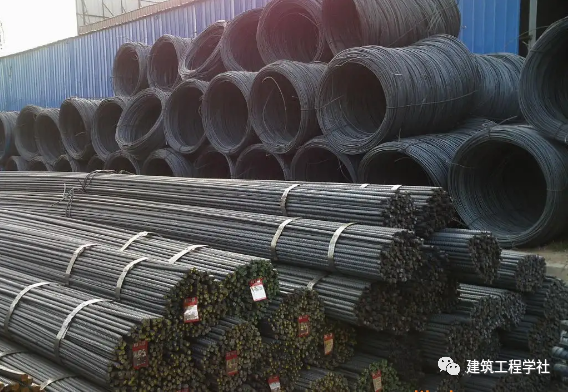

一、鋼筋的分類(lèi)

鋼筋的種類(lèi)很多，通常按化學(xué)成分、生產(chǎn)工藝、軋制外形、直徑大小，以及在結構中的用途進(jìn)行分類(lèi)。

1、按外形分類(lèi)

1.1光圓鋼筋：光圓鋼筋是光面圓鋼筋的意思，由于表面光滑，也叫“光面鋼筋”，或簡(jiǎn)稱(chēng)“圓鋼”。

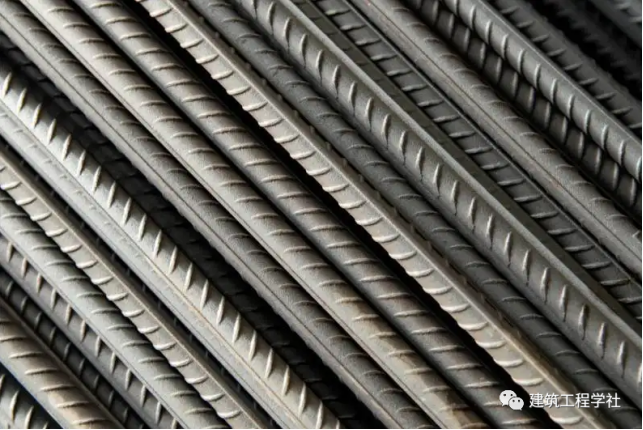

1.2帶肋鋼筋：表面有突起部分的圓形鋼筋稱(chēng)為帶肋鋼筋，它的肋紋形式有“月牙形”、“螺紋形”。

掌握鋼筋按外形分類(lèi)，對施工現場(chǎng)區別鋼筋種類(lèi)很重要。Ⅰ級鋼筋(HPB235級)表面都是光圓的，Ⅱ級(HRB335級)、Ⅲ級(HRB400級)鋼筋表面都是變形的帶肋鋼筋。

1.3刻痕鋼絲：刻痕鋼絲是由光面鋼絲經(jīng)過(guò)機械壓痕而成。

1.4鋼絞線(xiàn)：又稱(chēng)鉸線(xiàn)式鋼筋，是用2根、3根或7根圓鋼絲捻制而成。

2、按生產(chǎn)工藝分類(lèi)

2.1熱軋鋼筋：由軋鋼廠(chǎng)經(jīng)過(guò)熱軋成材供應，鋼筋直徑一般為5~40mm。分直條和盤(pán)條形式。

2.2冷拉鋼筋：冷拉鋼筋是將熱軋鋼筋在常溫下進(jìn)行強力拉伸，使它強度提高的一種鋼筋。這種冷拉操作都在施工工地進(jìn)行。

2.3碳素鋼絲：碳素鋼絲是由優(yōu)質(zhì)高碳鋼盤(pán)條經(jīng)淬火、酸洗、拔制、回火等工藝而制成的。

3、按鋼筋直徑分類(lèi)

3.1鋼絲d=3~5mm

3.2細鋼筋d=6~12mm

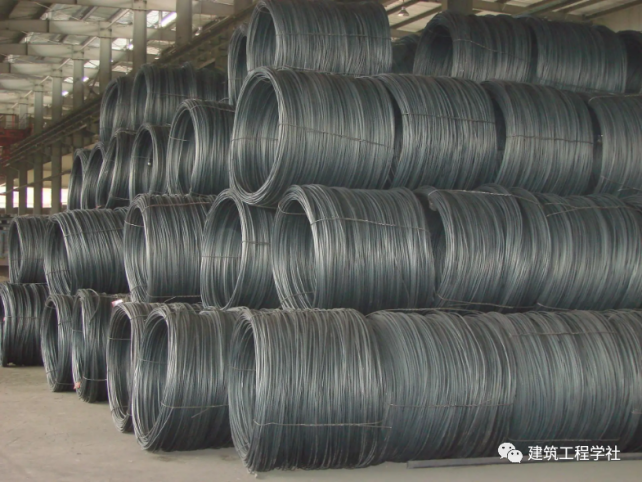

對于 d<12mm 的鋼絲或細鋼筋，出廠(chǎng)時(shí)，一般做成盤(pán)圓狀，使用時(shí)需調直。

3.3粗鋼筋 d>12mm，為了便于運輸，出廠(chǎng)時(shí)一般做成直條狀，每根6~12m，如需特長(cháng)鋼筋，可同廠(chǎng)方協(xié)議。

二、鋼筋進(jìn)場(chǎng)前的質(zhì)量檢測與保管

1、鋼筋進(jìn)場(chǎng)前的質(zhì)量檢測

1.1鋼筋應有出廠(chǎng)質(zhì)量合格證或實(shí)驗報告單，鋼筋表面或每捆(盤(pán))鋼筋均應有標牌。進(jìn)場(chǎng)時(shí)應按爐罐(批)號及直徑分批檢驗。

1.2檢驗內容包括查對標志(標牌)、外觀(guān)檢查，并按相關(guān)規范的規定抽取試樣做力學(xué)性能檢驗，合格后方可使用。

1.3鋼筋在加工過(guò)程中，如發(fā)現脆斷、焊接性能不良或力學(xué)性能明顯不正常等現象，還應根據現行國家標準對該批鋼筋進(jìn)行化學(xué)成分檢驗或其他專(zhuān)項檢驗。2、熱軋鋼筋的驗收

2.1熱軋鋼筋應分批驗收，應把同直徑、同爐號、重量不大于 60t 的鋼筋作為同一批次。

2.2鋼筋表面可以有不超過(guò)橫肋最大高度的凸塊，但不得有裂縫、結疤和折疊。

2.3在每批鋼筋中任選兩根，每根取兩個(gè)試樣分別進(jìn)行拉力試驗(含屈服強度、抗拉強度、伸長(cháng)率)和冷彎試驗。

2.4有抗震要求的受力鋼筋的驗收

對有抗震要求的框架結構縱向受力鋼筋，其縱向受力鋼筋的強度應滿(mǎn)足設計要求，當設計無(wú)具體要求時(shí)，對一級、二級的抗震等級，檢驗所得的強度實(shí)測值的比值應符合下列規定:

①鋼筋的抗拉強度實(shí)測值與屈服強度實(shí)測值的比值不應小于1.25。

②鋼筋的屈服強度實(shí)測值與鋼筋的強度標準值的比值，當按一級抗震設計時(shí)。不應大于 1.25，當按二級抗震設計時(shí)，不應大于1.4。

3、鋼筋的保管

為了確保質(zhì)量，鋼筋驗收合格后，還要做好保管工作，主要是防止生銹、腐蝕和混用，為此需注意以下幾個(gè)方面:

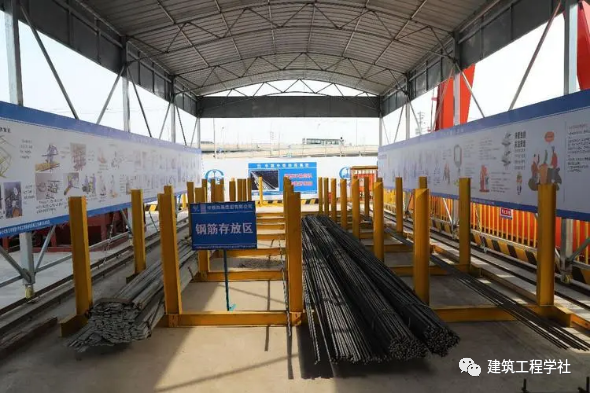

3.1堆放場(chǎng)地要干燥，并用方木或混凝土板等作為墊件，一般保持離地20cm以上。非急用鋼筋，宜放在有棚蓋的倉庫內。

3.2鋼筋必須嚴格分類(lèi)、分級、分牌號堆放，不合格鋼筋另做標記分開(kāi)堆放，并立即清理出現場(chǎng)。

3.3鋼筋不要和酸、鹽、油這一類(lèi)的物品放在一起，要在遠離有害氣體的地方堆放，以免腐蝕。
