地下車庫滲漏預防及處理專項技術措施（完結）--附錄

附錄一

滲漏點確定及補漏材料的選擇

一、滲漏點確定

1  滲漏水量較大或比較明顯的部位，可直接觀察確定；

2  慢滲或滲漏水點不明顯的部位，將表面擦干后均勻撒一層干水泥粉，出現濕漬處，可確定為滲漏水部位；

3  外墻、頂板、底板裂縫部位，無明顯滲漏時，通過做粉筆標志的方式檢查滲漏開展情況；

4  加強雨季及高水位期滲漏點的觀測及確定。

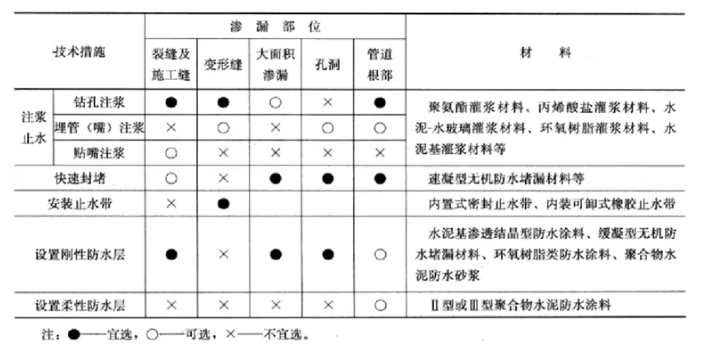

二、補漏材料的選用

1灌漿材料使用規定

1）注漿止水時，宜根據滲漏量、可灌性及現場環境等條件選擇聚氨酯、丙烯酸鹽、水泥-水玻璃或水泥基灌漿材料，并宜通過現場配合比試驗確定合適的漿液固化時間；

2）有結構補強需要的滲漏部位，宜選用環氧樹脂、水泥基或油溶性聚氨酯等固體強度高的灌漿材料；

 3）環氧樹脂灌漿材料不宜在水流速度較大的條件下使用，且不宜用作注漿止水材料；

4）丙烯酸鹽灌漿材料不得用于有補強要求的工程。

2剛性防水材料使用規定

1）防水涂料宜選用滲透劑產品，水泥基滲透結晶型防水涂料的用量不小于1.5kg/㎡，且涂抹厚度不應小于1.0mm；

2）聚合物防水灰漿的厚度不宜小于2.0mm；

3）新澆補償收縮混凝土的抗滲等級及強度不應小于原有混凝土的強度。

處理措施：“先止水后防滲漏”

附錄二

滲漏注漿處理方式

1外墻、頂板、底板、施工縫、固定式穿墻管裂縫滲漏注漿作法

①準備:材料、施工機具設備;

② 清除：根據滲漏水浸漬面，劃分滲漏水區域，并清理滲漏水部位基面，鏟除裝飾面層至地下室鋼筋砼結構層；

③ 布孔：施工操作人員從滲漏區域的一側開始逐處查找漏點，標示的方法為：沿著裂縫的走向每隔10cm兩邊交替標記。明顯滲漏的點、縫隙等處，應該沿滲漏處剔槽寬3cm,深2cm,然后用速凝型防水材料進行封堵抹平；

④ 安裝注漿嘴：在布孔完畢后，對滲漏部位進行鉆孔施工，在漏點旁3~4㎝處與基面保持45o角鉆孔，孔徑為注漿嘴的直徑(一般為10毫米)，鉆孔深度為結構層厚度的1/2或1/3并稍微向裂縫處傾斜，直至有明水流出；然后在鉆完孔的地方安裝注漿嘴，安裝時要盡量深設，只露出1~1.5㎝，并擰緊，表面設置密封材料封閉裂縫；

⑤ 注漿：注漿嘴連接注漿泵，注漿由電動注漿泵進行，并在注漿管的一端安裝壓力表，當注漿各孔段的進漿量小于5L/min，并達到設計壓力后穩定10min，檢查孔的吸水量每米小于1.0L/min時注漿結束，然后進行下一處的施工；

⑥ 封閉：注漿結束后，剔鑿掉注漿嘴，然后用剛性防水材料封閉；

⑦ 檢測及回復面層：做好基層處理，檢查滲漏修補效果，符合要求后再進行面層封閉。

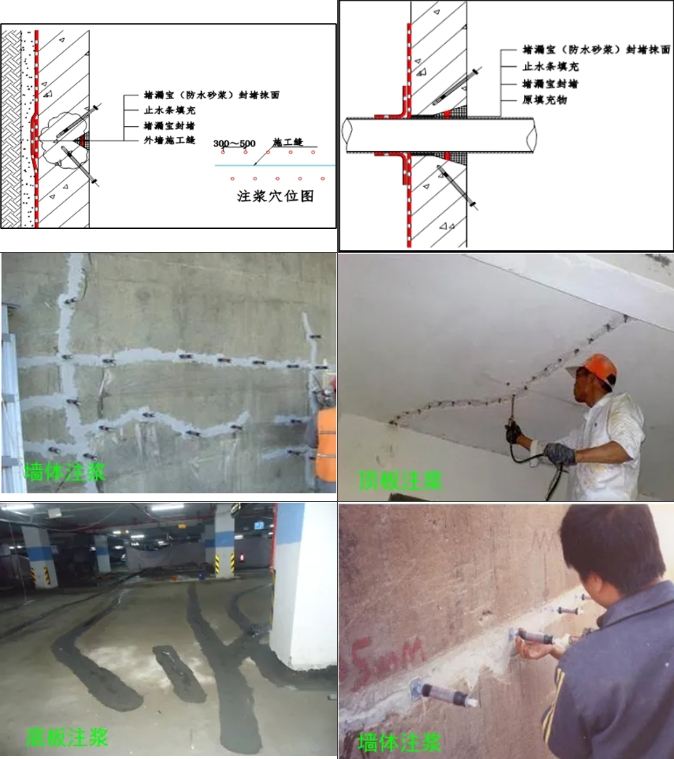

2圖集及現場做法

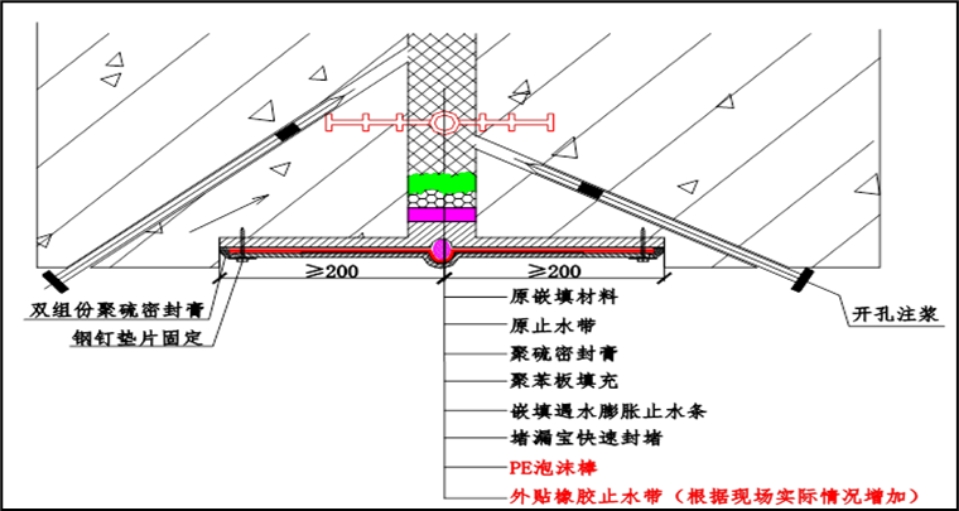

3變形縫滲漏注漿處理

① 首先拆除變形縫原結構，直到結構表面，并在變形縫兩側進行剔槽，對其表面進行打磨；

② 清理基層，清理縫內雜物，必要時用高壓吹風機吹干凈；

③ 嵌填聚硫密封膏，埋設橡膠膨脹止水條，若變形縫較深，可在埋設止水條前，填充泡沫棒，做緩沖層；

④ 在伸縮縫內填充堵漏寶，封口；

⑤ 根據現場實際情況及外部環境，安裝外貼式止水帶，并用鋼釘墊片固定；

⑥ 恢復裝飾層。

附錄三

設置導水溝槽滲漏處理方式

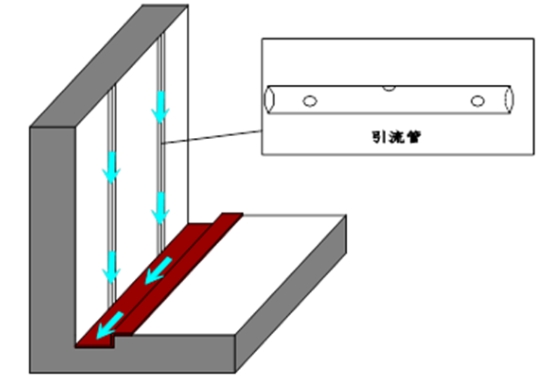

1外墻部分

① 剔鑿：在后澆帶兩側接縫部位進行剔“U”型槽，槽深5-8cm，槽寬3cm，清理凹槽,確保“U”型槽內無松散泥沙等雜物；

② 在底板與后澆帶交接處（陰角）開鑿一條排水槽，水槽導水至地下室集水坑內，水槽內用堵漏寶涂刷抹面；

③ 在“U”型槽內埋設PVC導盲管，PVC管四周開設圓孔，用無紡布包裹。埋設完成后，用速干水泥封堵“U”型槽；

④ 在后澆帶兩側接縫外延各300mm以?xún)韧克⒁坏?/span>1mm厚水泥基滲透結晶型防水涂料和一道3mm厚聚合物防水灰漿，做防潮防水層使用；

2底板部分

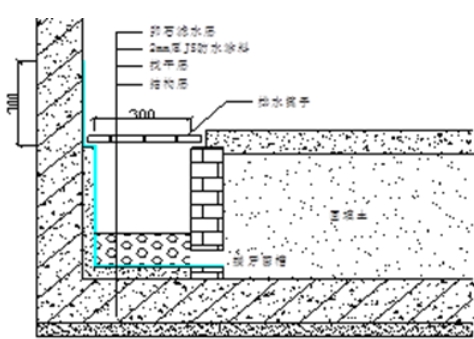

2.1有回填土層

① 在墻腳部位新做排水溝，挖除地面墊層及回填土至結構層表面；

② 排水溝寬度保證30cm寬，深度至結構層表面；

③ 在溝底新做5cm厚的細石混凝土墊層；

④ 排水溝的立面采用實心磚進行砌筑，砌筑時在底部錯茬槽留，以便回填土中的水流到排水溝中；

⑤ 在排水溝內新做2mm厚的JS防水涂料；

⑥ 在排水溝內鋪設鵝卵石進行濾水；

⑦ 排水溝與原地下室排水系統相連結，保證排水暢通；

⑧ 新排水溝上部新做排水篦子；

⑨ 針對地面大面積水部位開設橫縱向排水溝（寬10-15cm、深5-10cm，間距根據現場情況設置），連接原有或新做的排水溝，將地面積水及時通過排水溝排走。

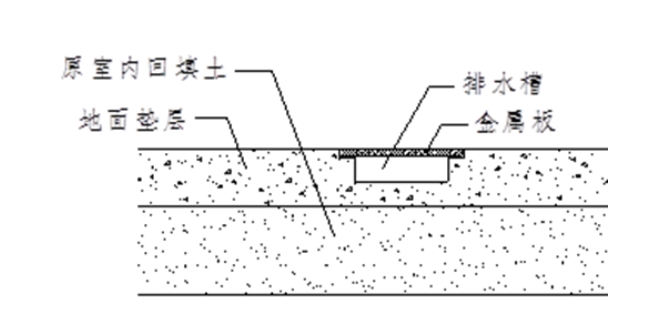

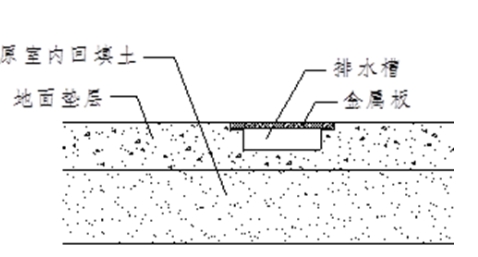

2.2無回填土層

① 根據現場滲漏情況，在墻腳部位或大面明水較多的部位新做導水槽；

② 主要與原排水設施相連通，或新做集水坑統一進行排水；

③ 導水槽寬10-15cm、深5-10cm，間距根據現場情況設置。
